ATOS Capsule

ATOS Capsule是一款高精度光学测量仪器(OPMM),它适用于成型部件几何形状的全场型面数字化处理。ATOS系列的条纹投影技术具有高精度的细节测量性能,适用于中小型零部件的生产质量控制。ATOS Capsule可用于比如齿轮、涡轮叶片、转轮以及医疗设备部件的初样检验。

ATOS Capsule的技术

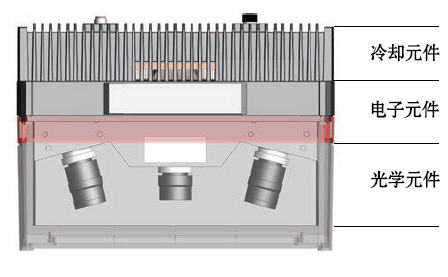

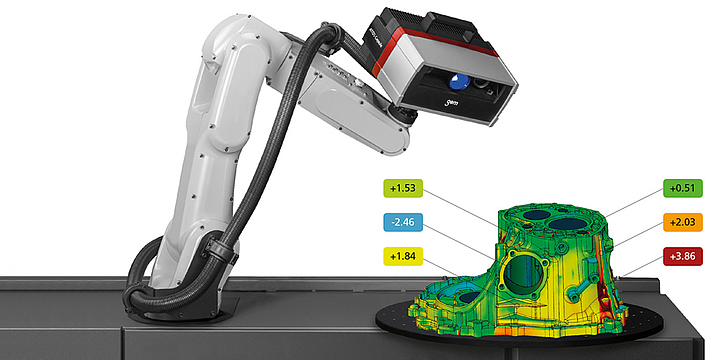

通过ATOS Capsule的壳体设计,保证其在自动化应用中的工艺稳定性。一体成型罩壳采用铝合金熔模铸造工艺制造而成,做工精密,确保最大的刚度和工业应用时精确的测量结果。保护光学和电子部件不受粉尘和溅水等影响。

三重扫描技术

根据三重扫描原理,投影头结合两个相机,实施相关操作。测量过程中,系统将精确的条纹图案投射在物体表面,两台摄像机按照立体摄像原则进行记录。对于反光的表面或者凹凸复杂的物体,使用这一原理,其优势明显。

蓝光技术

ATOS Capsule的投影单元是以蓝光技术(Blue Light Technology)为基础。由于测量头使用的是细条蓝光,在图像采集过程中,可有效过滤周围环境光干扰。而这种能量十足的光源,又有助于缩短测量时间。

自行监控系统

ATOS Capsule属于自行监控系统。测量头在工作过程中能识别环境条件的变化,并可进行相应补偿。这时,测量头的软件对校准状态、转换精度、环境变化和部件位移进行持续性监控,从而保证测量数据的可靠性和准确度。
